电冰箱组装流水线

一、流水线概述

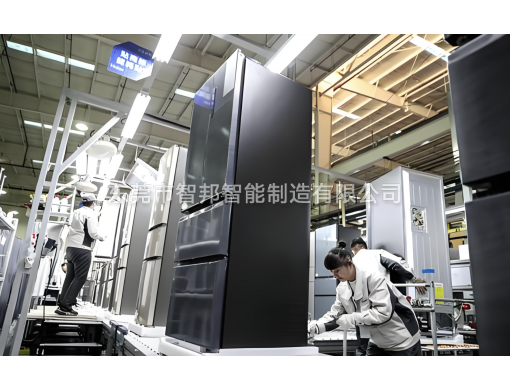

电冰箱组装流水线是实现电冰箱规模化生产的核心系统，通过连续输送设备将各装配工序串联，形成从零部件到成品的完整制造链条。该流水线融合机械输送、自动化装配、智能控制等技术，可实现不同类型（单门、双门、多门、对开门等）、不同容积（100-600L）电冰箱的高效组装，是家电制造企业保障产能、控制成本、稳定质量的关键设施。

组装流水线采用模块化设计，各工位分工明确、协同作业，通过标准化作业指导书确保装配一致性，同时具备柔性生产能力，可快速切换生产品种以适应市场需求变化。

二、流水线组成与工艺流程

1. 核心组成部分

• 输送系统：以倍速链、皮带输送机或地轨小车为核心，实现冰箱壳体的连续移动与精准定位。

• 工装夹具：针对不同型号冰箱设计的专用定位装置，确保装配过程中部件位置精度。

• 自动化设备：包括机械臂、自动锁螺丝机、机器人焊接工作站等，完成高精度装配工序。

• 检测系统：集成在线检测设备，实时监控关键装配参数与质量指标。

• 控制系统：基于 PLC 和 MES 系统的中央控制平台，负责生产调度、节拍控制与数据追溯。

• 辅助设施：包括起重设备、物料架、工具存放区等，保障生产物料供应与作业便利性。

2. 主要工艺流程

1. 壳体预处理：对冰箱箱体、门体进行清洁、整形及预装孔位检查。

2. 制冷系统预装：将蒸发器、冷凝器等部件安装至箱体，完成管路初步连接。

3. 发泡成型：在箱体与内胆间隙注入聚氨酯发泡料，经固化形成保温层。

4. 压缩机安装：将压缩机固定于箱体底部，连接制冷管路并进行密封焊接。

5. 电气系统装配：安装主控板、显示屏、传感器、照明组件等，完成线路连接。

6. 门体组装：安装门封条、铰链、把手及门体内胆，调试门体开关性能。

7. 总装整合：安装抽屉、隔板、温控旋钮等附件，连接电源线与控制线束。

8. 真空检漏：对制冷系统进行压力测试与真空检漏，确保无制冷剂泄漏。

9. 充注制冷剂：按规格精确充注制冷剂，保障制冷性能稳定。

10. 整机调试：通电测试制冷功能、控制系统及安全保护装置。

三、关键工艺与技术要求

1. 发泡工艺

• 发泡料配比精度：异氰酸酯与组合聚醚比例误差≤±1%

• 发泡密度：35-45kg/m³，分布均匀度≥95%

• 固化时间：根据环境温度控制在 5-15 分钟，确保完全固化

2. 焊接工艺

• 管路焊接：采用钎焊或激光焊接，焊缝强度≥母材强度的 80%

• 密封性能：焊接后保压测试（1.5 倍工作压力）30 分钟无压降

3. 装配精度

• 门体与箱体间隙：四周均匀，最大偏差≤1mm

• 抽屉滑动阻力：≤30N，无卡滞现象

• 部件固定扭矩：关键紧固件扭矩偏差≤±10%

四、生产性能指标

• 生产节拍：常规生产线 30-60 秒 / 台，高速线可达 20 秒 / 台

• 自动化率：关键工序自动化率≥70%，总装线自动化率 40-60%

• 生产能力：单条生产线日均产能 1000-3000 台（按 20 小时运行计）

• 产品合格率：下线合格率≥98.5%，出厂合格率 100%

• 换型时间：不同型号产品切换时间≤30 分钟

五、流水线特点与优势

1. 高效连续生产：采用连续输送模式，消除工序间等待时间，大幅提升生产效率。

2. 质量稳定可控：通过标准化作业与在线检测，减少人为因素影响，确保产品一致性。

3. 柔性生产能力：可快速调整工装与程序，适应多品种、小批量生产需求。

4. 数据化管理：实时采集生产数据，通过 MES 系统实现质量追溯与工艺优化。

5. 人机协作优化：重体力、高精度工序由自动化设备完成，人工专注于柔性操作与质量监控。

电冰箱组装流水线通过科学的工序规划与先进的制造技术，实现了冰箱产品的高效、高质量生产，既能满足大规模量产需求，又能快速响应市场对个性化、多功能冰箱的需求，是现代家电制造业智能化升级的典型代表。
