RGV流水输送线

一、设备概述

RGV（Rail Guided Vehicle，轨道式自动导引车）流水输送线是一种以轨道为导向的自动化物料搬运与输送系统，主要用于车间内部或特定区域的物料精准转运、工序衔接及自动化生产流转。该系统通过预设轨道路径与智能控制系统，实现物料的无人化、高效化输送，是现代智能制造工厂、物流仓储中心实现柔性生产与自动化管理的核心设备之一。

RGV 流水输送线具有定位精度高、运行稳定、负载能力强等特点，可根据生产需求灵活配置单轨、双轨或环形轨道布局，适配不同场景下的物料输送需求。

二、系统组成与工作原理

1. 核心组成部分

• 轨道系统：由钢轨、导轨支架及定位装置组成，为 RGV 提供固定运行路径，可分为地面轨道、天轨（悬挂式）等类型。

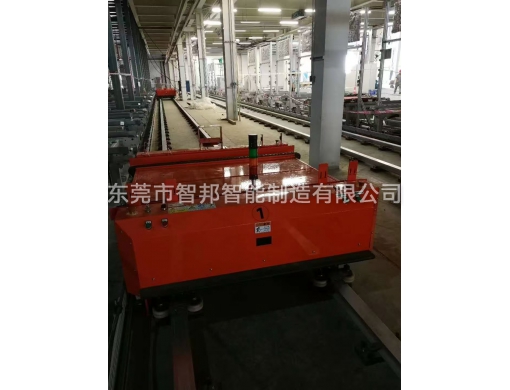

• RGV 车体：包含驱动单元（电机、减速器）、传动机构、载货平台、导向轮及安全防护装置（急停按钮、防撞传感器）。

• 控制系统：由 PLC 控制器、调度系统、人机交互界面（HMI）组成，负责 RGV 的路径规划、启停控制、工位对接及故障报警。

• 供电系统：常见方式包括滑触线供电、电池供电（含自动充电装置）或非接触式感应供电，确保 RGV 持续运行。

• 定位与识别系统：采用条码识别、激光定位、RFID 或编码器等技术，实现 ±1mm 级的精准定位，保障物料装卸精度。

2. 工作流程

1. 上位系统（如 MES、WMS）下达物料输送指令；

2. 控制系统解析任务，规划最优路径并分配至指定 RGV；

3. RGV 启动并沿轨道行驶至取料工位，完成物料抓取 / 放置；

4. 按预设路径行驶至目标工位，通过定位系统实现精准对接；

5. 完成物料交接后，返回待命区域或接收新任务；

6. 全程实时反馈运行状态，异常情况自动停机并报警。

三、技术参数与性能指标

1. 运行性能

• 运行速度：常规 0.5-3m/s（可根据负载调整）；

• 定位精度：±0.5-5mm（取决于定位技术）；

• 最大负载：轻型（≤500kg）、中型（500-5000kg）、重型（＞5000kg）；

• 爬坡能力：≤5°（特殊设计可达 10°）。

2. 安全性能

• 防护等级：IP54 及以上（适应车间粉尘、水汽环境）；

• 安全装置：紧急停止按钮、声光报警、障碍物检测传感器；

• 通讯可靠性：采用工业以太网或无线通讯，确保指令传输无延迟。

3. 环境适应性

• 工作温度：-10℃~50℃；

• 相对湿度：≤90%（无凝结）；

• 抗干扰能力：符合工业电磁兼容（EMC）标准。

四、应用场景与分类

1. 主要应用领域

• 汽车制造：零部件装配线间的物料转运；

• 电子电器：PCB 板、成品的自动化输送；

• 仓储物流：立体仓库与分拣区的货物对接；

• 机械加工：机床上下料、工序间工件流转；

• 食品医药：洁净车间内的物料无菌输送。

2. 常见类型

• 按轨道布局：直线型 RGV（单 / 双轨）、环形 RGV（循环输送）、分支型 RGV（多路径切换）；

• 按功能：装配型 RGV（配合生产线装配）、搬运型 RGV（单纯物料转运）、存储型 RGV（集成暂存功能）；

• 按驱动方式：齿轮齿条驱动、链传动驱动、轮轨摩擦驱动。

五、系统优势与发展趋势

1. 核心优势

• 高效性：连续工作无疲劳，输送效率较人工提升 3-5 倍；

• 精准性：重复定位精度高，减少物料装卸误差；

• 柔性化：通过编程快速调整运行路径，适应多品种生产；

• 可扩展性：支持多台 RGV 协同工作，随产能需求扩展系统规模；

• 安全性：避免人工搬运风险，降低工伤事故率。

2. 发展趋势

• 与 AGV、机器人等设备融合，形成混合式自动化输送系统；

• 引入机器视觉与 AI 算法，提升自主避障与动态调度能力；

• 采用 5G 通讯技术，实现大规模 RGV 集群的实时协同控制；

• 轻量化设计与节能驱动技术，降低运行能耗。

RGV 流水输送线通过标准化轨道与智能化控制的结合，为工业生产提供了稳定、高效的物料流转解决方案，是实现工厂自动化、智能化升级的关键基础设施。
